Подключение телевизора к компьютеру

1. Введение
2. Подключение через S-Video
3. Подключение через HDMI (HDMI-DVI)
4. Подключение через DVI
5. Подключение через VGA

1. Введение

a.Видео интерфейсы

S-Video

Выход имеется на многих видеокартах. Обеспечивает передачу по трем каналам: один для данных о яркости и два — о цветности. Качество изображения значительно выше, чем при использовании RCA.

DVI
HDMI

Современные цифровые интерфейсы передачи видео очень похожи, но, посредством HDMI дополнительно передается звук (до 8 каналов), тогда как с DVI для звука есть отдельный кабель. Интерфейсы совместимы друг с другом без специальных конвертеров, исключительно за счет кабеля-переходника, оба поддерживают защиту от несанкционированной записи информации, защищенной правами. Тем не менее, интерфейсы достаточно распространены в видеокартах. Многие видеокарты снабжены DVI уже сегодня, и совсем недавно появились карты на GeForce 7600 GT, а также семейства Radeon с выходами HDMI.

VGA (D-Sub)

Один из типов RGB-соединений, чаще всего используется для подключения к компьютеру монитора. Разъемом RGB оснащены многие современные цифровые телевизоры. Поддерживается, пожалуй, самое высокое качество изображения.

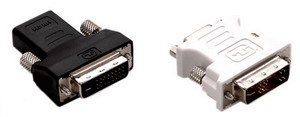

Переходники

В случае если выходы на видеокарте компьютера не соответствуют разъемам телевизора, применяются различные дополнительные устройства, обеспечивающие полную совместимость и модулирующие сигнал: переходники и переходные кабели. Иногда устройства довольно дороги, но в некоторых случаях, особенно для аналоговых телевизоров, они просто необходимы.

b. Аудио интерфейс

  Mini-jack-2RCA

Mini-jack (TRS connector) — интерфейсный разъем типа «папа» для подключения аудиоустройств (наушников, микрофонов, внешних колонок и т. п.). Широко распространен в разнообразных бытовых устройствах. Маленькие габариты (диаметр разъема 3.5 мм) позволяют использовать данный интерфейс даже с мобильными устройствами. Если идти с конца Mini-jack разъема, то сначала идет левый канал, затем правый и наконец основной. 2 разъема типа RCA (A/V для штекеров "тюльпан") в телевизоре используется для вывода аудио потока (левый и правый канал).

2.Подключение через S-Video

Проверьте, что ваша видеокарта имеет S-Video выход

Проверьте, что ваш телевизор имеет входы RCA (A/V для штекеров "тюльпан")

  Проверьте, что у вас есть кабель S-Video->RCA (S-Video-"тюльпан") и Audio (Jack-2RCA)

Перед подключением кабеля необходимо выключить телевизор и компьютер!

Подключите кабель к видеокарте (порт S-Video) и jack в audio out, к телевизору RCA (A/V штекеры "тюльпан") и 2RCA (audio).

3. Подключение через порт HDMI (HDMI-DVI)

Проверьте, что ваша видеокарта имеет выход HDMI или DVI.

Проверьте, что ваш телевизор имеет входы HDMI.

Проверьте, что у вас есть кабель HDMI - HDMI или HDMI – DVI.

Если вы используете подключение HDMI – DVI, но нет соответствующего кабеля, используйте переходник HDMI –> DVI. При подключении HDMI – DVI необходим дополнительный аудио кабель (Jack-2RCA).

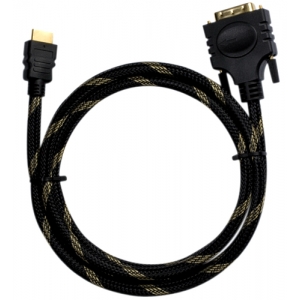

HDMI – DVI

HDMI - HDMI

Аудио кабель (Jack-2RCA).

Перед подключением кабеля необходимо выключить телевизор и компьютер!

Подключите к видеокарте (порт DVI или HDMI), к телевизору  (HDMI). Если используется разъем DVI, подключите аудио кабель.

4. Подключение через порт DVI

Проверьте, что ваша видеокарта имеет выход DVI.

Проверьте, что ваш телевизор имеет входы DVI

Проверьте, что у вас есть:

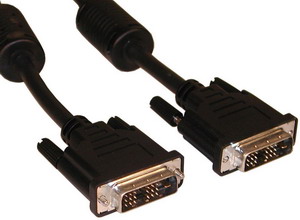

  Кабель DVI-DVI

Аудио кабель (Jack-2RCA)

Перед подключением кабеля необходимо выключить телевизор и компьютер!

Подключите кабель к видеокарте (порт DVI) и Jack в audio out, к телевизору  (порт DVI и AUDIO OUT L и R).

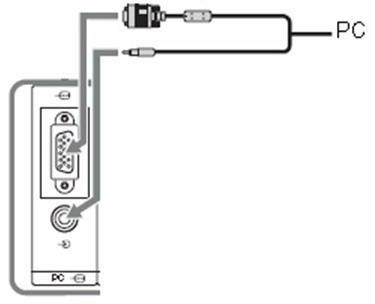

5. Подключение через порт VGA

Проверьте, что ваш телевизор имеет выход VGA (у компьютера он точно есть).

Проверьте, что у вас есть кабель VGA-VGA и аудио кабель (Jack-2RCA).

Перед подключением кабеля необходимо выключить телевизор и компьютер!

Подключите кабель к видеокарте (порт VGA) и Jack в audio out, к телевизору  (порт VGA и AUDIO OUT L и R).
